Färgkodningen på kablar är en universell kommunikationsmetod som gör det möjligt för elektriker och underhållspersonal att snabbt identifiera funktionen hos varje ledare i en installation.
Men det är viktigt att komma ihåg att även om det finns standarder för kabel färgkodning, kan gamla eller felaktiga installationer avvika från dessa normer.
Det är därför en kunnig elektriker aldrig tar någonting för givet och alltid kontrollerar varje ledning innan något arbete påbörjas.
Förståelse av L, N och PE
Innan vi fördjupar oss i färgkodernas värld, låt oss klargöra vad förkortningarna L, N och PE står för:
- L (Live): Även känd som fasledaren. Det är den ledare som för ström till lasten (till exempel en lampa eller en apparat). I ett elektriskt system är det vanligtvis den "heta" ledaren, och potentialen varierar beroende på landspecifika nätspänningar.
- N (Neutral): Neutralledaren är den ledare som fullbordar kretsen genom att föra tillbaka strömmen till kraftkällan. I ideala fall har den en potential nära jordens potential, eller 0 volt.
- PE (Protective Earth): Känd som skyddsjorden, är denna ledare en säkerhetsanordning som används för att förhindra elektriska stötar genom att leda bort läckström från en felaktig apparat till jorden.
Användning av Kabelfärger
I de flesta moderna installationerna och enligt internationella standarder som IEC 60446, följer kabel färgkodningen dessa regler:

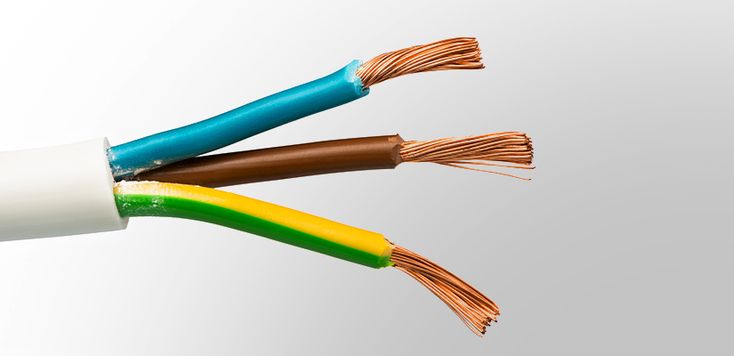

- Blå kabel (Neutral N): Den blå kabeln är nästan alltid den neutrala ledaren. I en standardinstallation bör blå indikera att ledaren är säker att röra vid när systemet är korrekt jordat (förutsatt att det inte finns något fel i systemet).
- Brun, Svart eller Grå kabel (Live L): För fasledare (L) är de vanligaste färgerna brun, svart eller grå. Dessa färger indikerar en ledare som bär ström och bör behandlas med försiktighet eftersom den är spänningsförande.
- Grön/Gul kabel (Protective Earth PE): Denna tvåfärgade ledare är alltid använd för skyddsjord. Den ska alltid och uteslutande användas för detta ändamål.
Vikten av att Mäta och Verifiera
En elektriker med erfarenhet och rätt certifiering vet att färgkodningen är en vägledning och inte en absolut sanning.
Speciellt i äldre byggnader eller installationer som utförts av icke-certifierade individer kan färgerna inte stämma överens med standarden.
Därför är det avgörande att alltid använda en spänningsprovare eller multimeter för att verifiera identiteten av varje ledare före arbete.
Det är endast genom att mäta som man kan vara säker på vilken funktion varje kabel har.
Kabelfärger & Beskrivning
Här är en tabell som beskriver de olika färgerna på kablar och deras associerade användning:
Product Name | Price |
|---|---|
Blå | "Nolla" ska vara blå, alternativt nummermärkt med blå markering i båda ändarna. Tändtråd får vara blå i utanpåliggande installationer mellan kopplingsdosa och omkopplare om det inte behövs någon nolla. |
Brun | Primärt fas ett. Kan vara tändtråd i installationer utförda mellan 1970-2002. |
Grå | Fas tre eller tändtråd. |
Grön | Tändtråd. Får inte användas eftersom den kan förväxlas med grön/gul. |
Grön/Gul | Får bara användas till skyddsjord. |
Grön/Gul med blå tejp | PEN-Ledare (kombinerad nolla och jord). |
Gul | Tändtråd. Får inte användas då den kan förväxlas med grön/gul. |
Orange | Tändtråd. Orange används i skåp för extern spänning som inte bryts av huvudbrytaren. I skåp bör man undvika att använda orange som tändtråd, till exempel från timers. |
Röd | Gammal jordstandard, men kan även vara tändtråd i installationer utförda innan 1970-talet och bör undvikas. |
Svart | Primärt tändtråd eller fas två. Kan däremot vara nolla i installationer gjorda före 1970. |
Violett | Tändtråd |
Vit | Tändtråd, men även fas i installationer utförda innan 1970-talet. Kan vara nolla i äldre installationer. |
Det är viktigt att notera att denna tabell reflekterar en blandning av nuvarande och historiska färgkoder.
I moderna installationer bör man följa de senaste standarderna och alltid verifiera med en professionell.
Dessutom kan olika länder ha sina egna specifika koder och standarder. Därför bör man alltid konsultera lokala elinstallationsföreskrifter innan man utför något arbete.
Hur Du Mäter För Att Identifiera Kabelanvändning
För att korrekt identifiera de olika ledarna i en elektrisk installation behövs en säker och noggrann metod.
Följande steg förklarar hur du kan använda en multimeter för att mäta och identifiera fas (L), neutral (N) och skyddsjord (PE):
- Säkerhetskontroll: Innan du börjar, försäkra dig om att du har rätt skyddsutrustning och att du är bekant med säkerhetsprocedurerna för att hantera elektriska komponenter. Om du är osäker, kontakta en behörig elektriker.
- Ställ in Multimetern: Ställ in din multimeter till att mäta växelspänning (VAC), för de flesta hushållssystem bör det vara upp till 250V.
- Testa Multimetern: Innan du mäter ledarna, testa din multimeter på en känd strömkälla för att försäkra dig om att den fungerar korrekt.
- Mät mellan Fas och Neutral: Placera en av testpinnarna från multimetern på en ledare och den andra på en annan ledare. Om multimetern visar en spänning nära 230V, så har du troligtvis hittat fasen (L) och neutralen (N).
- Mät mellan Fas och Jord: För att identifiera jordledaren (PE), mät mellan den troliga fasledaren och varje återstående ledare. Om du återigen ser en spänning nära 230V, då är den andra ledaren troligen jord.
- Mät mellan Neutral och Jord: När du mäter mellan den neutrala ledaren och jordledaren bör multimetern visa en mycket låg spänning, nära 0V, eftersom de båda är kopplade till jordpotential vid distributionspanelen.
Det är viktigt att komma ihåg att alltid utföra dessa mätningar med försiktighet och att du har all ström utslagen från kretsen som du arbetar med.
Om du stöter på något ovanligt eller känner dig osäker på något sätt, avbryt arbetet och kontakta en behörig elektriker.
Avslutande Ord Om Kabelfärger
Att förstå färgkodningen på elkablar är en viktig del av att säkerställa säkerheten i ditt hem.
Medan denna guide erbjuder en grundläggande förståelse, kan elektricitet vara komplex och farlig om den inte hanteras korrekt. Vi rekommenderar starkt att du anlitar en professionell elektriker för alla elinstallationer eller reparationer.
Om du behöver hjälp, tveka inte att använda vår offerttjänst.
Vi kan koppla dig med kvalificerade, erfarna elektriker som kan säkerställa att ditt arbete utförs säkert och korrekt.
Vanliga Frågor om Kabelfärgkodning
Vilken färg har elkablar?
Elkablar kommer i olika färger för att indikera deras funktion i en elektrisk krets. Standardfärgerna är ofta svart för fasledare (L), blå för neutral ledare (N), och grön/gul för skyddsjord (PE). Det är dock viktigt att inte anta att dessa färger alltid stämmer, särskilt i äldre installationer eller där arbetet kan ha utförts av någon utan certifiering. Ett måste är att alltid testa och verifiera varje ledare med en multimeter.
Vilka färger på sladdar är plus och minus?
Traditionellt är svart eller blå associerad med minus eller neutral (N), medan röd indikerar plus eller fas (L). Grön/gul är alltid skyddsjord (PE) och får inte användas för andra ändamål.
Vilken färg har skyddsledaren i en 3-ledad jordad elkabel?
Skyddsledaren i en trefasig jordad kabel är alltid grön/gul. Denna kabel är avsedd att erbjuda skydd och säkerhet genom att avleda överskottsspänningar till jorden och därigenom minska risken för elektriska stötar.
Vilken färg har nollan?
I moderna installationer är nollan eller den neutrala ledaren blå. Det är den ledare som kompletterar fasledaren för att slutföra kretsen.
Vilken färg har en jordad kabel?
En jordad kabel har tre olika färger:
- Gul/Grön: Jordanslutning eller skyddsjord.
- Brun: Plusledare eller fasledare.
- Blå: Minusledare eller neutral ledare.
Vad betyder blå kabel?
Blå kabel representerar den neutrala ledaren i en elektrisk krets. I äldre installationer kan den vita ledaren ibland användas som en brytare, och därför är det viktigt att verifiera varje kabels funktion innan användning.
Kan du använda vitt som en neutral ledare?
Ja, vitt kan användas som en neutral ledare, men det måste då vara tydligt markerat med blått vid anslutningarna för att följa standarderna som anges i HD 308 och NEK-EN 60446.
Är det tillåtet att använda blått som fasledare / L2?
Blått får användas som en fasledare under förutsättning att det inte finns någon risk för förväxling med den neutrala ledaren, enligt NEK 514.3.4. I ett TN-nätverk kan detta vara förbjudet eftersom blått traditionellt representerar den neutrala ledaren. I TT/IT-system, där det inte finns en traditionell neutral ledare, kan blått ibland användas för detta ändamål.
